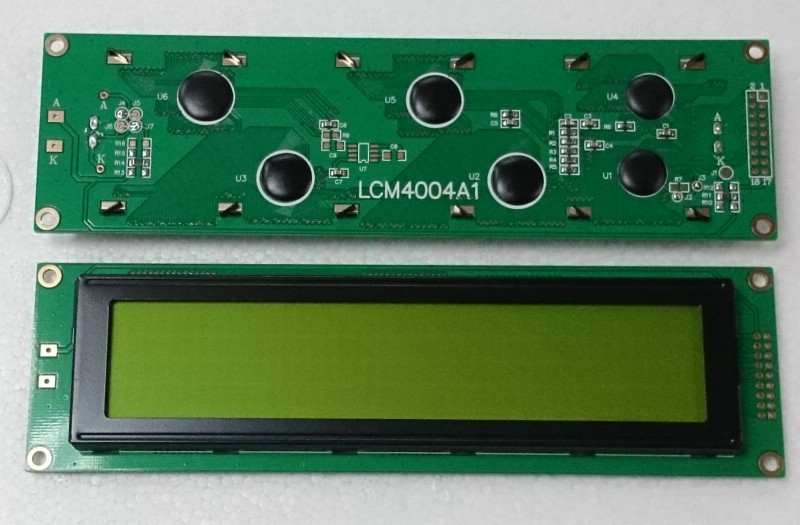

C4004A
4004字符点阵液晶显示屏
190X54X13外形
147X29.5视窗
1、40X4字符
2、并口通讯,5V供电, ROHS
3、黄绿膜(黄绿底黑字)及蓝膜(蓝底白字)效果
4、使用高亮黄绿色LED背光实现极佳对比度显示
5、使用ST7066U及台湾品牌控制器,高可靠性
6、工作温度为-20到+70度,储藏温度为-30到+80度
7、第17和18脚:背光的正负极可通过PCB硬件跳点进行互换(国内供货一般为17脚正极18脚为负极)
8、根据8位数据线顺序不同有两种PIn定义(见下面图示)。
技术手册下载:
|
|
|
