COG1602A
1602字符点阵COG显示屏
68.6X26外形 64.6X16视窗
金属脚导电方式(直焊式引脚)
超薄、串口
1.16X2字符点阵单色LCD液晶显示模块
2.COG结构,具有外形小巧,低功耗,低供电要求等特点
适用于手持设备、小电子产品
3.接口方式:SPI或IIC串口
4.导电方式:金属脚-1.8间距、12PIN金属脚、5.5mm脚长(批量订货可以根据不同需求定制引脚长度)
5.工作电压:3.3V、5V均可正常工作
6.控制器芯片:ST7032

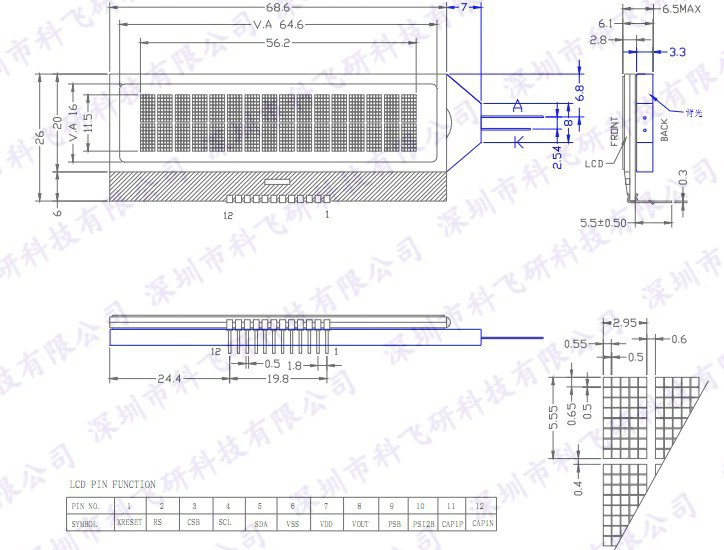

7.外形尺寸:68.6X26,视窗尺寸:64.6X16,总厚度为2.8(单位:mm,不含背光时的厚度)
8.背光模式:LED普通背光,常规颜色为白色(选配件)
9.显示效果:黄底黑字\蓝底白字\白底黑字
10.可以3.3V\5V,请注意对比度效果可以通过程序进行调整,另配套背光时也需注意要根据供电参数及LED背光参数进行限流处理(加限流电阻)。
技术手册下载:
|
|
|
