COG1602B
1602字符点阵COG显示屏
65X27.7外形 62.4X17.6视窗
金属脚导电方式(直焊式引脚)
超薄、串口
1.16X2字符点阵单色LCD液晶显示模块
2.COG结构,具有外形小巧,低功耗,低供电要求等特点
适用于手持设备、小电子产品
3.接口方式:IIC串口
4.导电方式:金属脚-1.27间距、10PIN金属脚、8.0mm脚长
5.工作电压:3.3V
6.控制器芯片:ST7032I

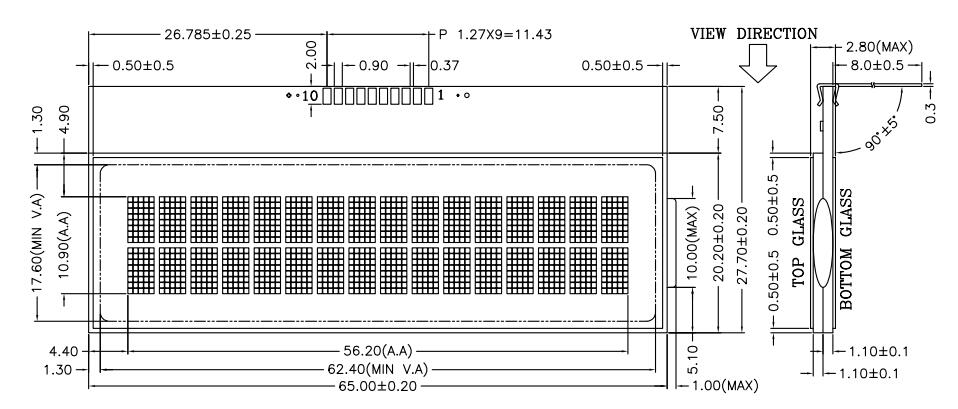

7.外形尺寸:65.0X27.7,视窗尺寸:62.4X17.6,总厚度为2.8MAX(单位:mm,不含背光时的厚度)
8.背光模式:LED普通背光,常规颜色为白色(选配件)
9.显示效果:蓝底白字(其他模式可批量定做)
10.请注意对比度效果可以通过程序进行调整,另配套背光时也需注意要根据供电参数及LED背光参数进行限流处理(加限流电阻)。
技术手册下载:
|
|
|
