G19232A-GB
192X32内置汉字库图形液晶屏

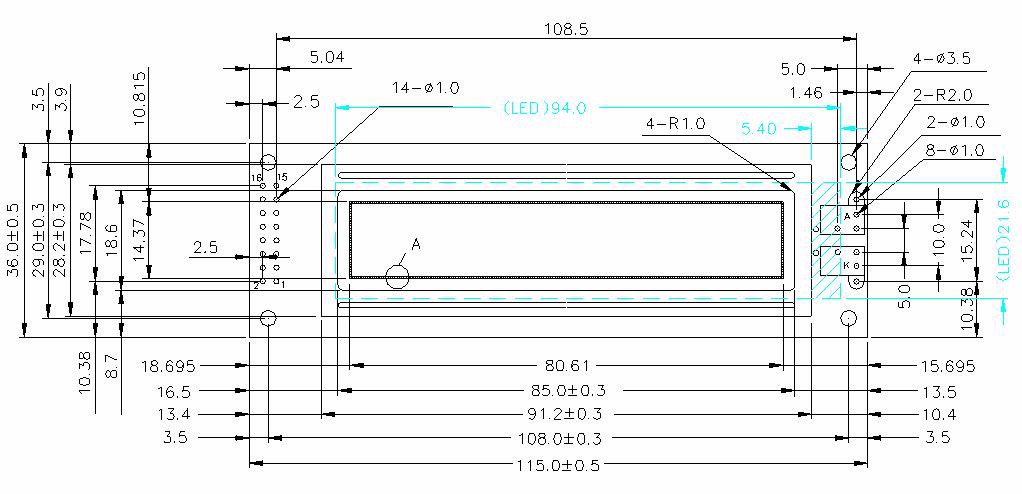

115X36外形 85X18.6视窗

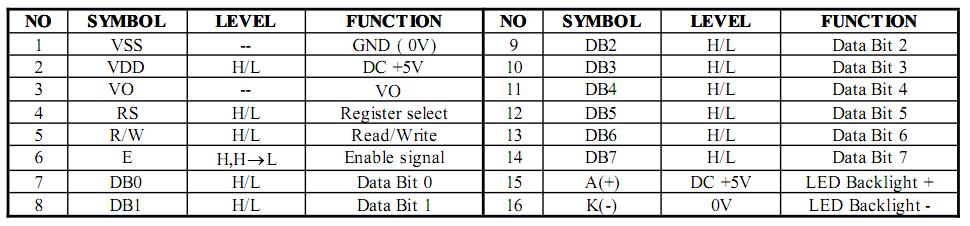

侧边出双排PIN(16PIN),可以通过硬件跳点实现背光供电特性(可无需对背光另行供电;或者需要另行对背光供电,以达到程序控制其点亮的目的)

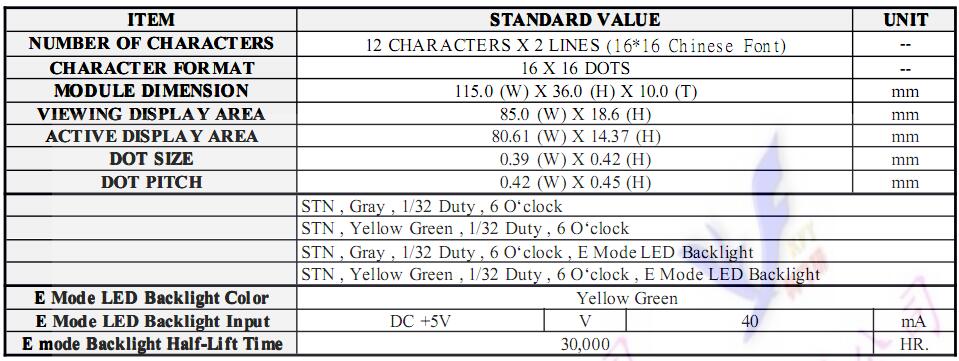

1.192x32点阵
2.支持并/串口通讯
3.内置升压电路, 3.3v, 5v供电可选
4.白底蓝字(STN灰膜)、蓝底白字(STN蓝膜)、黄绿底黑字(STN黄绿膜)显示效果可选
5.内置中文字库,可显示2X12个汉字
6.使用ST7920控制器IC,高可靠性
7.使用高亮LED背光,实现极佳对比度显示
8.工作温度为-20到+70度,储藏温度为-30到+80度
G19232A中文字库型液晶显示模块可以显示字母、数字、中文字型及图形,具有绘图及文字画面混合显示功能。可显示192(列)× 32(行)点阵。可完成图形显示,也可显示12×2个(16×16点阵)中文汉字。
提供三种控制接口: 8位微处理器接口、4位微处理器接口、串行接口。模块内置2M-位元中文字型ROM (CGROM) 总共提供8192 个中文字型(16×16点阵),16K-位元半宽字型ROM (HCGROM) 总共提供126 个符号字型(16×8点阵),64×16-位元显示RAM (DDRAM),另绘图显示画面提供一个192X32点的绘图区域(GDRAM),可以和文字画面混和显示。
提供多功能指令:画面清除(Display clear)、光标归位(Return home)、显示打开/关闭(Display on/off)、光标显示/隐藏(Cursor on/off)、显示字符闪烁(Display character blink)、光标移位(Cursor shift)、显示移位(Display shift)、垂直画面卷动(Vertical line scroll)、反白显示(reverse display)
使用与储存温度:宽温(工作温度-20~+70℃,储存温度-30~+80℃)。
技术手册下载:
|
|
|
