COG12864TM9251-232
128X64COG图形点阵液晶屏
92X51X14.6外形 65.4X38视窗
1.128x64图形点阵单色LCD液晶显示模块
2.COG+PCB工艺设计,结合了液晶屏低功耗,低供电要求及方便安装等优点,
不需要另设计外围电路,直接可以实现小结构、低功耗、易安装;
适用于手持设备、仪器仪表、通讯产品、医疗设备、汽车电子、家用电器等

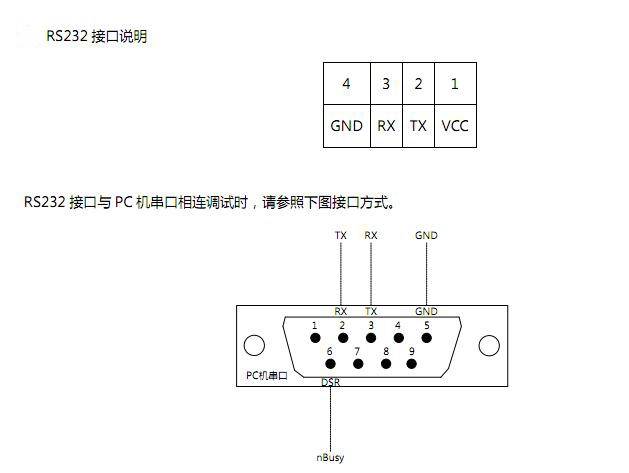

3.接口方式:TTL232或RS232串口(接口可缩减至单线:即只使用RXD引脚)
4.安装方式:PCB板焊排针方式固定
5.工作电压:3.3V或5V
6.控制器芯片:ST7565R,功能强大,稳定性好

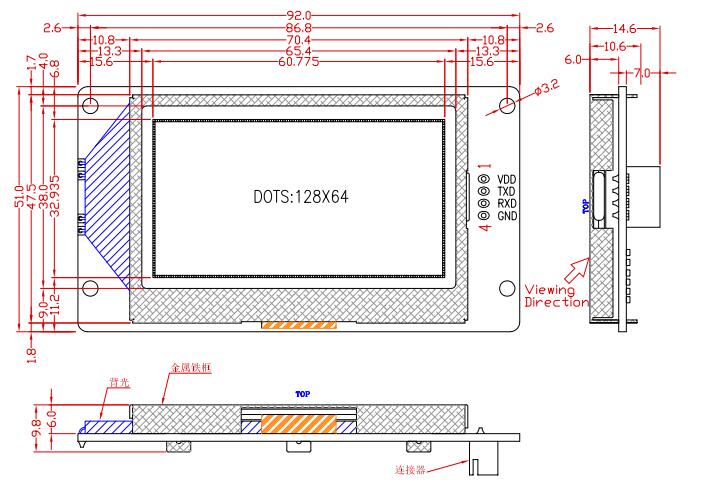

7.外形尺寸:92X51外形 65.4X38视窗(单位:mm)
8.功耗低,10-100mw(不带背光10mw,带背光不大于100mw)
9.指令功能强大,可组合成各种输入、显示、移位等方式以满足不同要求

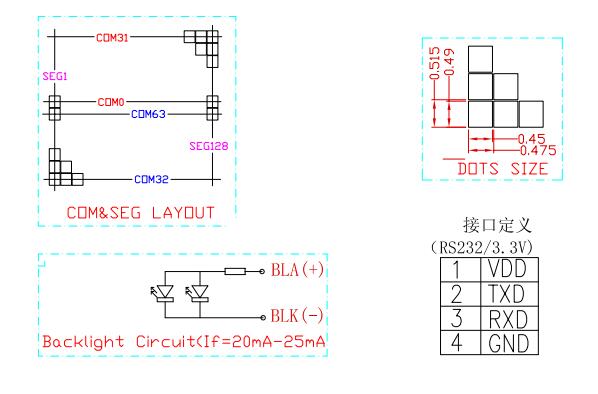

10.背光模式:LED背光,常规颜色为白色
11.显示效果:白底黑字
12.工作温度:宽温(-20℃到70℃)
13.高可靠性:50000小时(25℃环境)
详细功能介绍请参考规格书。
