COG12864TM7057A
128X64COG图形点阵液晶屏
70X57外形 65.5X38视窗

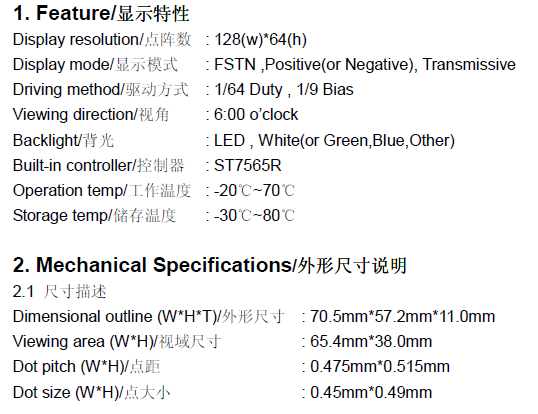

1.128x64图形点阵单色LCD液晶显示模块
2.COG+PCB工艺设计,结合了液晶屏低功耗,低供电要求及方便安装等优点,
不需要另设计外围电路,直接可以实现小结构、低功耗、易安装;
适用于手持设备、仪器仪表、通讯产品、医疗设备、汽车电子、家用电器等

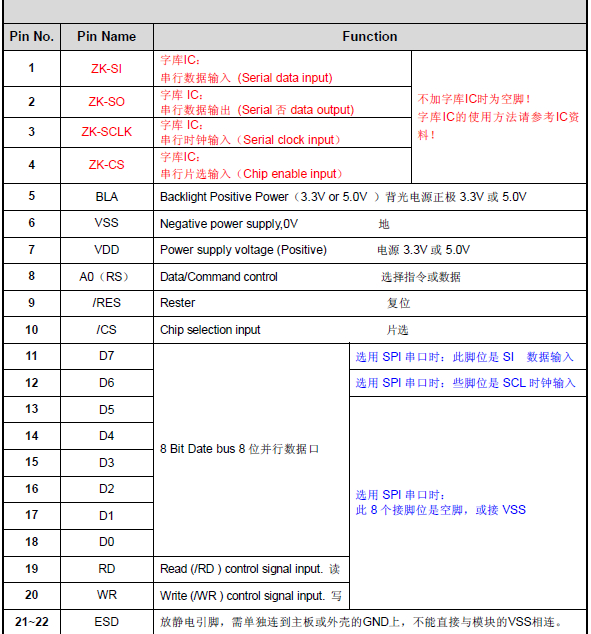

3.接口方式:串口、并口可选
4.安装方式:PCB板安装孔固定
5.工作电压:3.3V、5V 可选
6.控制器芯片:ST7565R
7.外形尺寸:70X57,视窗尺寸:65.5X38(单位:mm)
8.背光模式:LED普通背光,常规颜色为白色、蓝色
9.显示效果:白底黑字(其他效果批量可以定制)
10.此款增加了抗静电干扰设计电路,有较强的抗干扰能力。
技术手册下载:
|
|
|
